RJ45连接器结构组成说明

发布日期：2025-07-15 16:25:18 来源：//zhanky.com 点击：0

RJ45连接器作为以太网设备中常用的物理接口，采用8位并列触点设计，又称为8P8C（8位8触点）接口。其内部结构由壳体、插针、卡扣、压线区及屏蔽装置等多个部分组成，各部分协同配合，确保稳定的数据传输能力与机械插拔寿命。

壳体一般采用PC工程塑料或阻燃型高分子材料，具备良好的绝缘性与耐热性能。外壳部分承载插针排列并形成结构刚性，常见形状为矩形，便于与母座插接。

插针部分为导电触点，通常使用磷青铜或铜合金材料，表面镀金处理，提升导电性与抗氧化能力。标准排列为8针并排，支持全双工通信，应用于百兆或千兆以太网中。

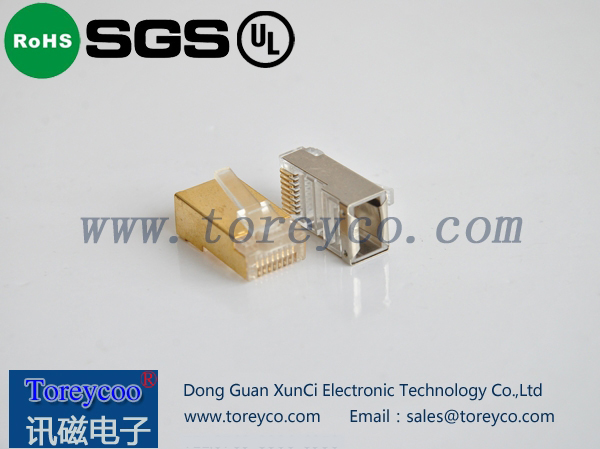

RJ45连接器

压线区域位于连接器尾部，设计用于网线线芯固定与电气连接。插入线缆后，通过压接工具将芯线压入插针底部的V型切割槽，实现电气导通。高质量压线区要求插针与导线压接牢固、无虚接现象。

卡扣结构用于连接器插入母座后实现自锁功能，确保接头在使用过程中不会松脱。通常由弹性塑料构成，可承受多次插拔。

对于屏蔽型RJ45连接器，还包含金属屏蔽壳层，用于降低电磁干扰。屏蔽层连接至设备接地系统，形成干扰电流导出通道。
